金銀都屬于貴金屬，在現(xiàn)代主要用于首飾加工、電子、醫(yī)療和建筑等領(lǐng)域。近年來(lái)，隨著金銀礦的開采和利用越來(lái)越深入，越來(lái)越多的低品位氧化金銀礦已經(jīng)成為選別對(duì)象。本文介紹一個(gè)氧化金銀礦選礦流程的對(duì)比試驗(yàn)，分別對(duì)該礦石進(jìn)行了浮選、重選、全泥氰化試驗(yàn)，最終全泥氰化法勝出。

1、礦石性質(zhì)

首先對(duì)原礦化學(xué)元素和物相進(jìn)行分析，礦石中具有回收價(jià)值的元素為金、銀，硫化中金的含量低，銀含量較高，金主要賦存于氧化物中。

礦物組成方面，該礦石的組成比較復(fù)雜，原生金屬硫化礦含量較低，氧化礦含量高，主要金屬礦物以褐鐵礦、赤鐵礦為主，其次為黃鐵礦、毒砂等，少量或微量的白鉛礦、方鉛礦、菱鐵礦、黃銅礦等，脈石主要有石英、長(zhǎng)石、云母、白云石、電氣石和磷灰石等。

嵌布粒度方面，金主要呈現(xiàn)細(xì)粒、微細(xì)粒嵌布于褐鐵礦粒間或被粘土礦物包裹，而銀礦主要以自然銀、輝銀礦為主，還有少量的角銀礦，自然銀以包裹嵌布為主，其次為粒間嵌布。金銀的載體礦物主要有褐鐵礦、白鉛礦、黃鐵礦等。

2、氧化金銀礦浮選選礦

浮選法是應(yīng)用廣泛、適用礦石種類較多的一種選礦方法。因此，首先考慮浮選法，在進(jìn)行磨礦細(xì)度條件試驗(yàn)時(shí)發(fā)現(xiàn)，隨著磨礦細(xì)度的增加，銀的回收率增加，而金的回收率也有增加但是幅度不大，經(jīng)磨礦實(shí)驗(yàn)確定磨礦細(xì)度為-74μm占85%

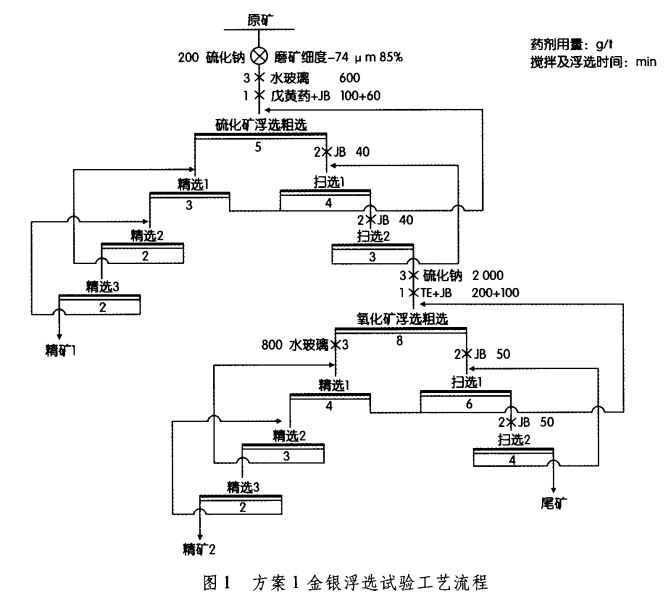

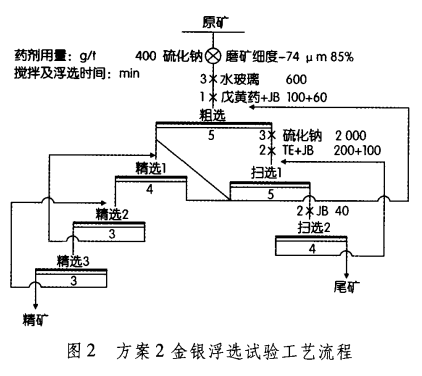

浮選工藝流程見(jiàn)下圖：

選礦試驗(yàn)結(jié)果表明，無(wú)論是采用方案1還是方案2，獲得的精礦中金的回收率均較低。

3、氧化金銀礦重選選礦

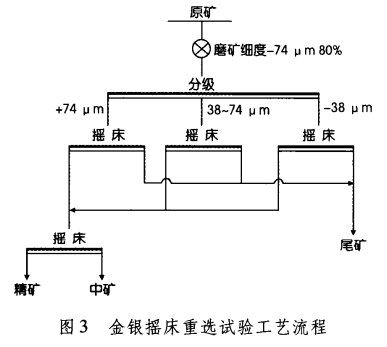

浮選試驗(yàn)的結(jié)果不理想，接下來(lái)進(jìn)行重選試驗(yàn)，同樣先進(jìn)行了磨礦細(xì)度試驗(yàn)，確定磨礦細(xì)度為-74μm占80%。在確定磨礦細(xì)度后，進(jìn)行了重選回收金、銀試驗(yàn)研究。重選試驗(yàn)結(jié)果表明，與浮選工藝獲得的選礦指 標(biāo)相比，搖床精礦和中礦中合計(jì)金的回收率高，但銀的回收率低。

4、氧化金銀礦全泥氰化選礦

影響氰化浸出指標(biāo)的主要工藝參數(shù)為磨礦細(xì) 度、氰化鈉用量、ph值、浸出濃度和浸出時(shí)間等。 因此接下來(lái)考查各個(gè)工藝參數(shù)對(duì)金、銀浸出指標(biāo)的影響趨勢(shì)。

全泥氰化選礦流程：在磨礦細(xì)度-74μm占85%的條件下，固定浸出礦漿濃度為40%、 氰化鈉用量為4 kg/t、浸出ph值為10.5(石灰用量 為3.5kg/t)、浸出時(shí)間為24h，金、銀的浸出率分別為68.32%、64.13%。

與浮選或重選工藝相比，全泥氰化獲得的金的回收率較高，銀的回收率相當(dāng)。因此推薦采用全泥氰化工藝處理該氧化型金銀礦石。
